ＰＩＣ１２Ｆ６２９を使った計測器切替

電池の充放電計測を行うとき、電圧と電流を測定します。それをパソコンに取り込んでグラフに表示させます。ＲＳ２３２ケーブルでＰＣ接続可能なデジタルマルチメーターM3870Dを用意します。それとEasyComを使ってリレーを切り替えて電圧と電流に接続します。

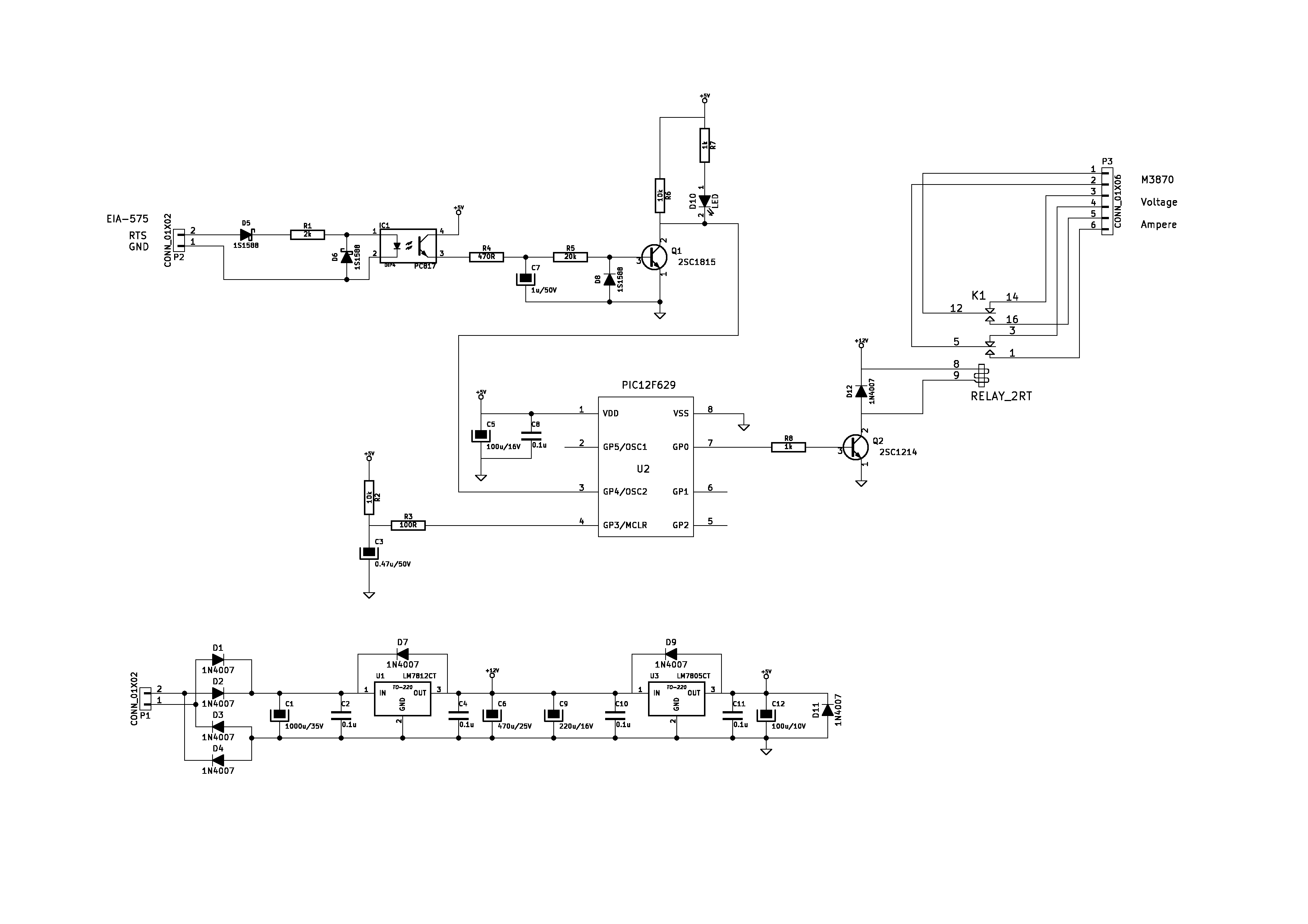

ＥａｓｙＣｏｍｍを使ってRS232CのRTS信号を出力し、それをフォトカプラで受けＰＩＣマイコンに取り込みます。そして、リレー接点を制御して電圧と電流を切り替えます。

ファームウェアの機能は、RTSの入力とリレーの動作です。ラダーシーケンス制御です。
