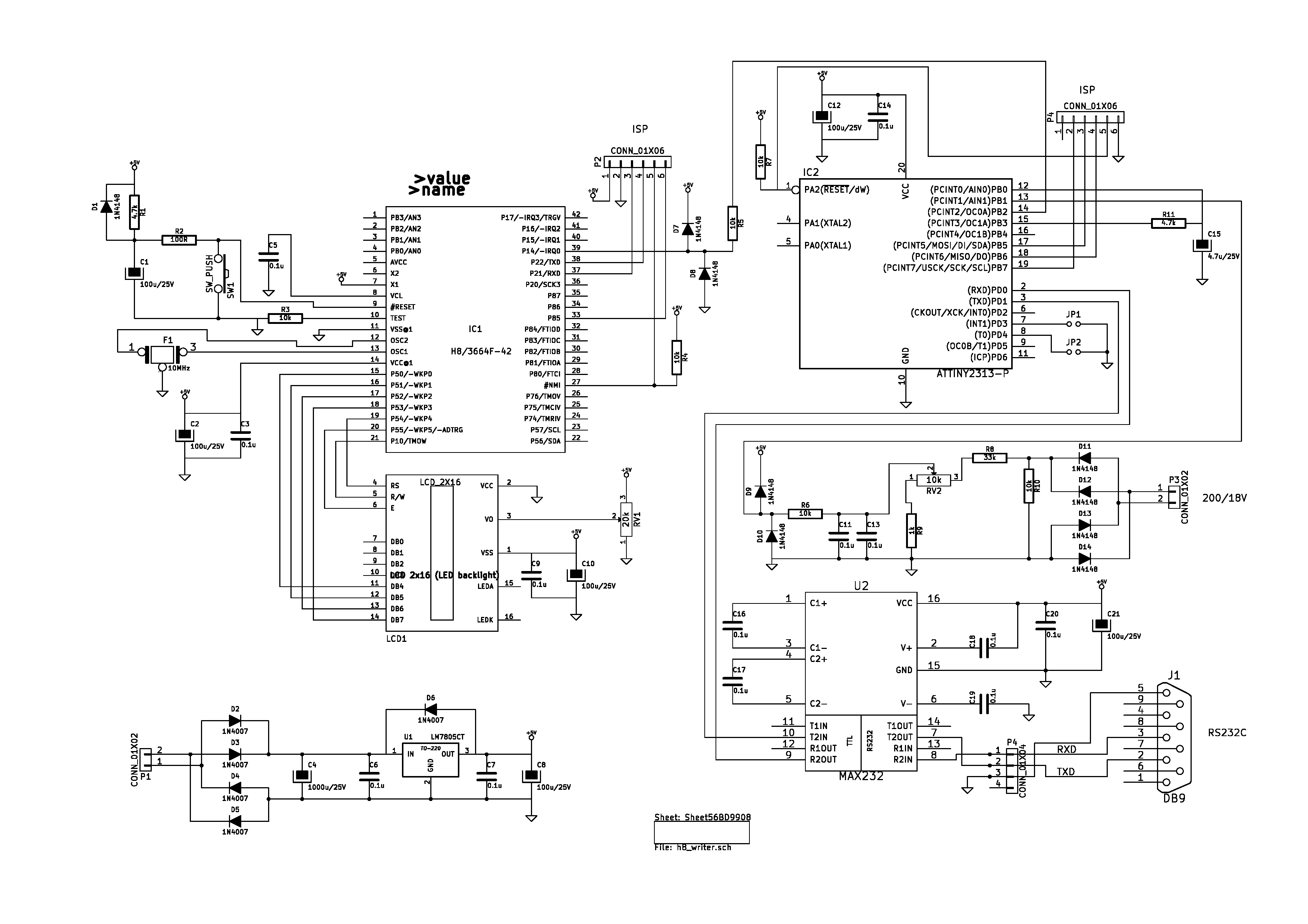

インバーターは、正弦波ＰＷＭ制御でそれに対応した周波数計でない場合、６０Ｈｚで６５Ｈｚを表示します。そこで、コンパレーターを使って測定し、 それをキャラクタ・モジュールに表示します。
ブート・モード用回路は、オンボードでＨ８のフラッシュＲＯＭにプログラムを書き込むための回路です。制御プログラムは、パソコンの ＥＩＡ−２３２接続用回路を介して書き込みます。データ長４ビットでＬＣＤモジュールを制御します。
インターフェース・データ長が４ビットの場合では、データ・バスＤＢ４〜ＤＢ７の４本だけでデータ転送ができます。ただし、データ転送を
２回行う必要があるため、８ビットの場合よりもプログラムが少しだけ複雑になります。データ転送の順序は、初めに上位４ビットを転送し、
次に下位４ビットを転送します。書き込み手順は、まずＲＳをコマンド・レジスタ(LCD_CMD=1)、またはデータ・レジスタ(LCD_DAT=0)に設定し、
R/Wを書き込みモード(LCD_WRITE=0)にします。次に、ＬＣＤのイネーブル端子ＥをＨ(LCD_E=1)にして、データ・コード上位４ビットをＬＣＤへ
出力しておきます。一度、イネーブル端子をＬ(LCD_E=0)にして上位４ビットのデータ・コードをキャラクタ・モジュールに書き込みます。
再びイネーブル端子をＨ(LCD_E=1)にして、今度はデータ・コード下位４ビットをＬＣＤへ出力しておきます。イネーブル端子をＬ(LCD_E=0)に
すると下位４ビットのデータ・コードがキャラクタ・モジュールに書き込まれます。
インバーター出力周波数をtiny２３１３のcomparatorにより、Ｈ／ＬをＰＢ２出力し、h8で周波数を表示させます。
PD4.3の設定によりtimer1 pwm PB3/OC1Aのパルス幅を変えて、Vref電圧を変えて周波数表示を調整します。
