充電器基板テスト機

ハードウェア

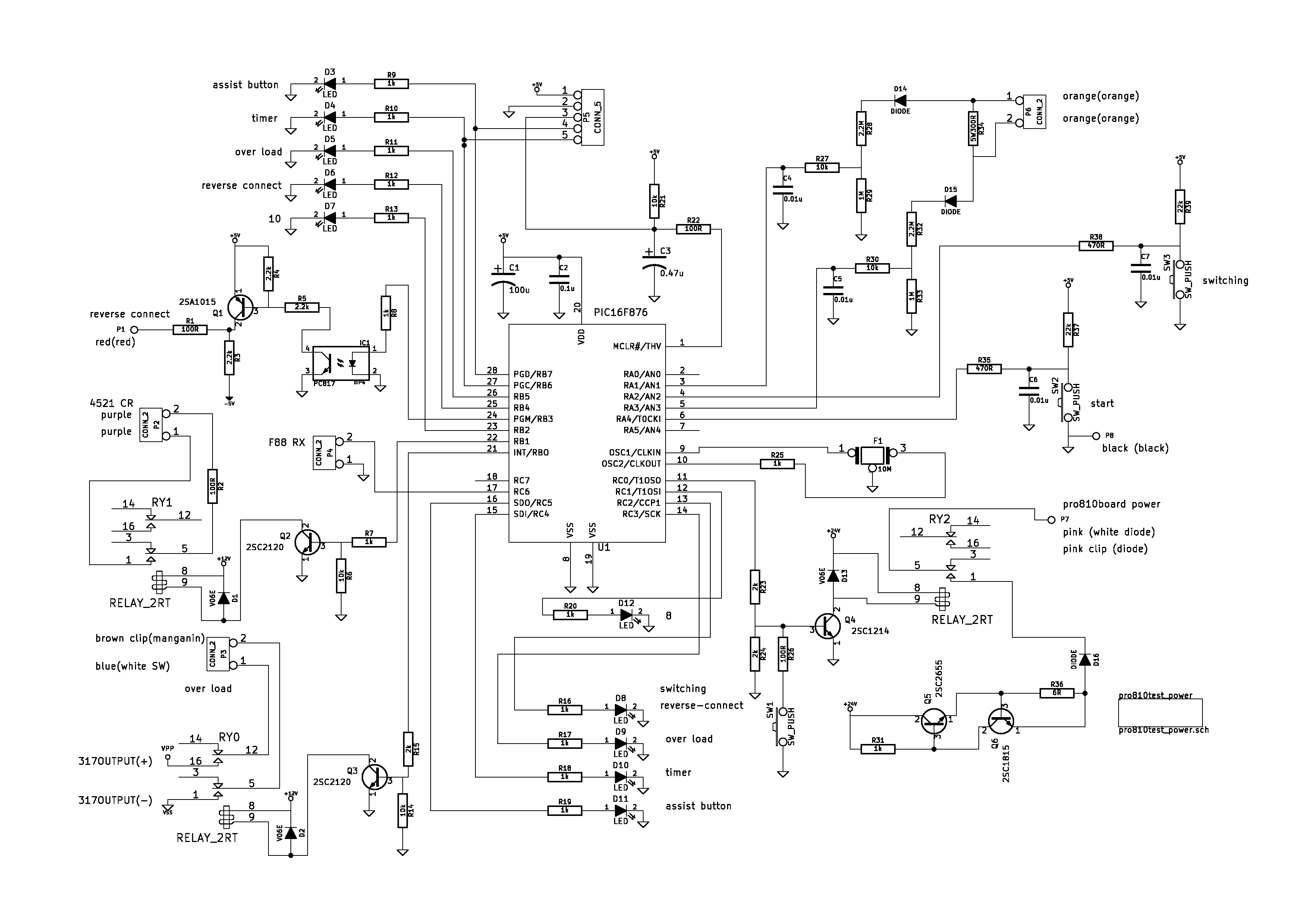

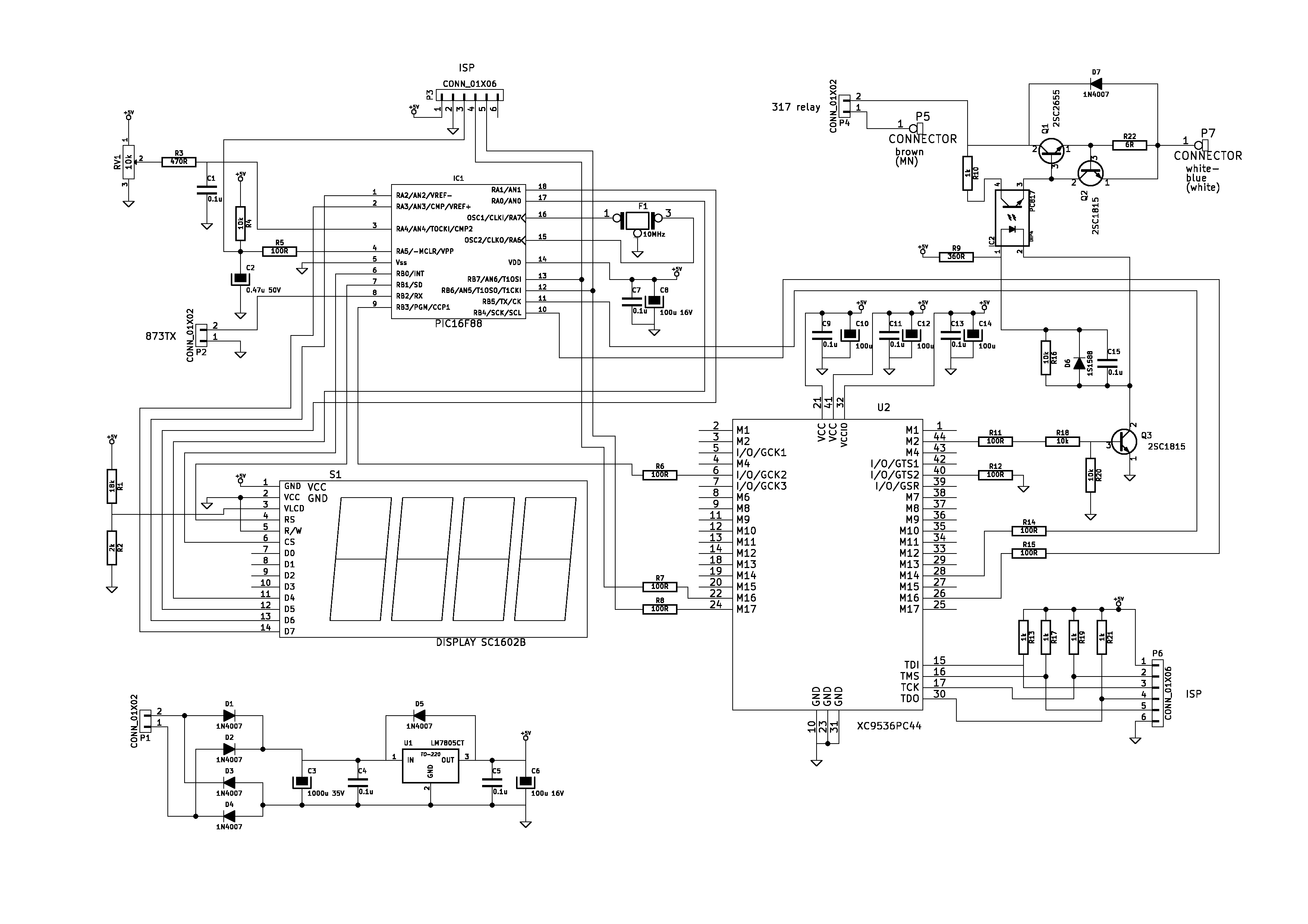

切替ボタンは、逆接、タイマー、過負荷のそれぞれの機能を確認する切替です。 始動ボタンは、テストを開始させます。充電ＬＥＤが点灯から消灯すれば動作確認となります。

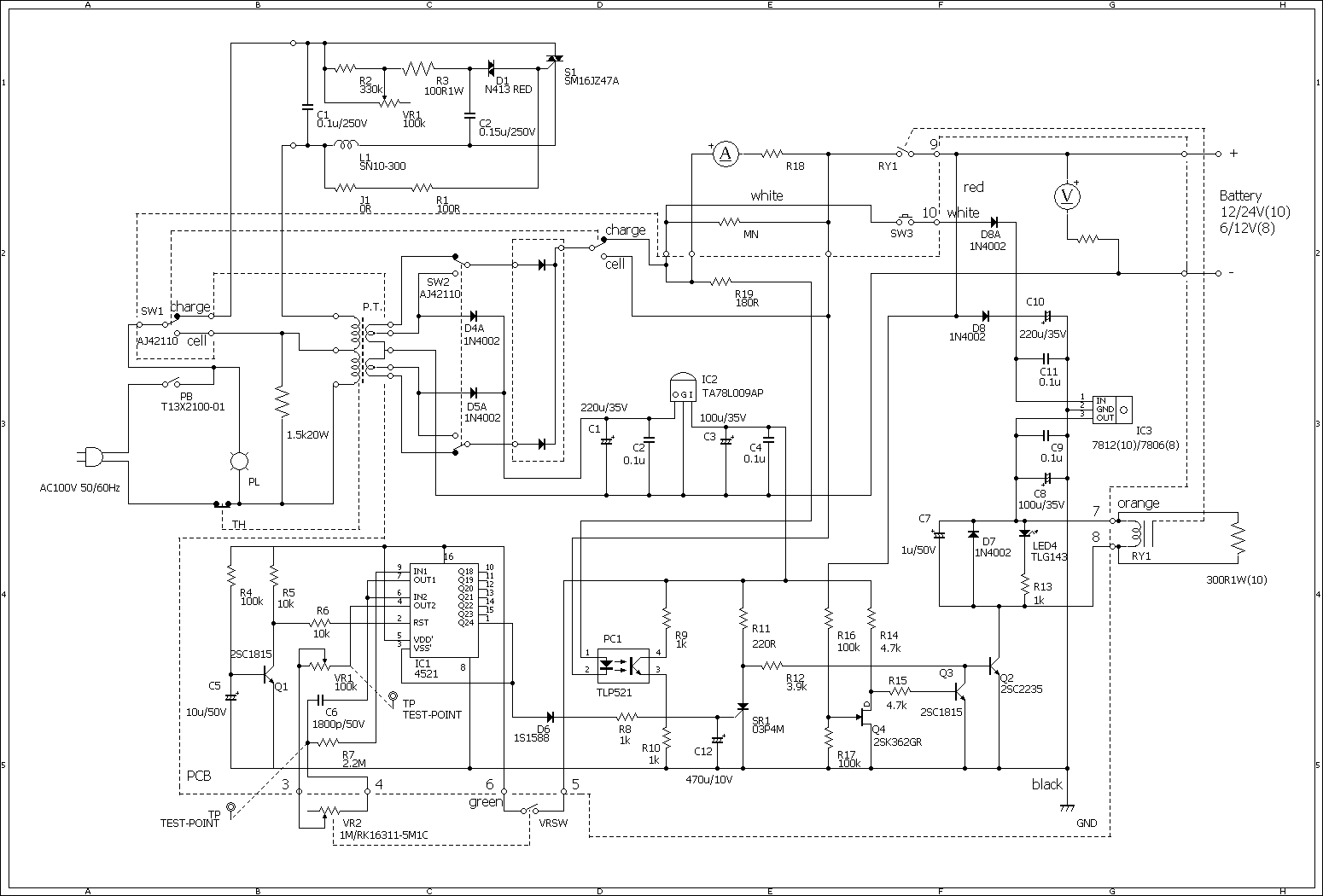

レギュレータ回路

過電流保護回路は、電流検出抵抗Ｒｃとトランジスタによって構成することができます。 出力電流と同じ大きさの電流がＲｃに流れ、このＲｃの電圧降下がＶＢＥ（ＯＮ）以上になると、 トランジスタがＯＮしてメインのトランジスタのベース電位が０Ｖとなり電流を制限します。 したがって出力電流も制限されることになります。出力電流Ｉｏの最大値Ｉｏ（ｍａｘ）は、 Ｉｏ（ｍａｘ）＝ＶＢＥ（ＯＮ）／Ｒｃ ＶＢＥ（ＯＮ）＝０．６Ｖ、Ｒｃ＝６Ωとすると、Ｉｏ（ｍａｘ）は０．１Ａとなります。

周波数カウンタ

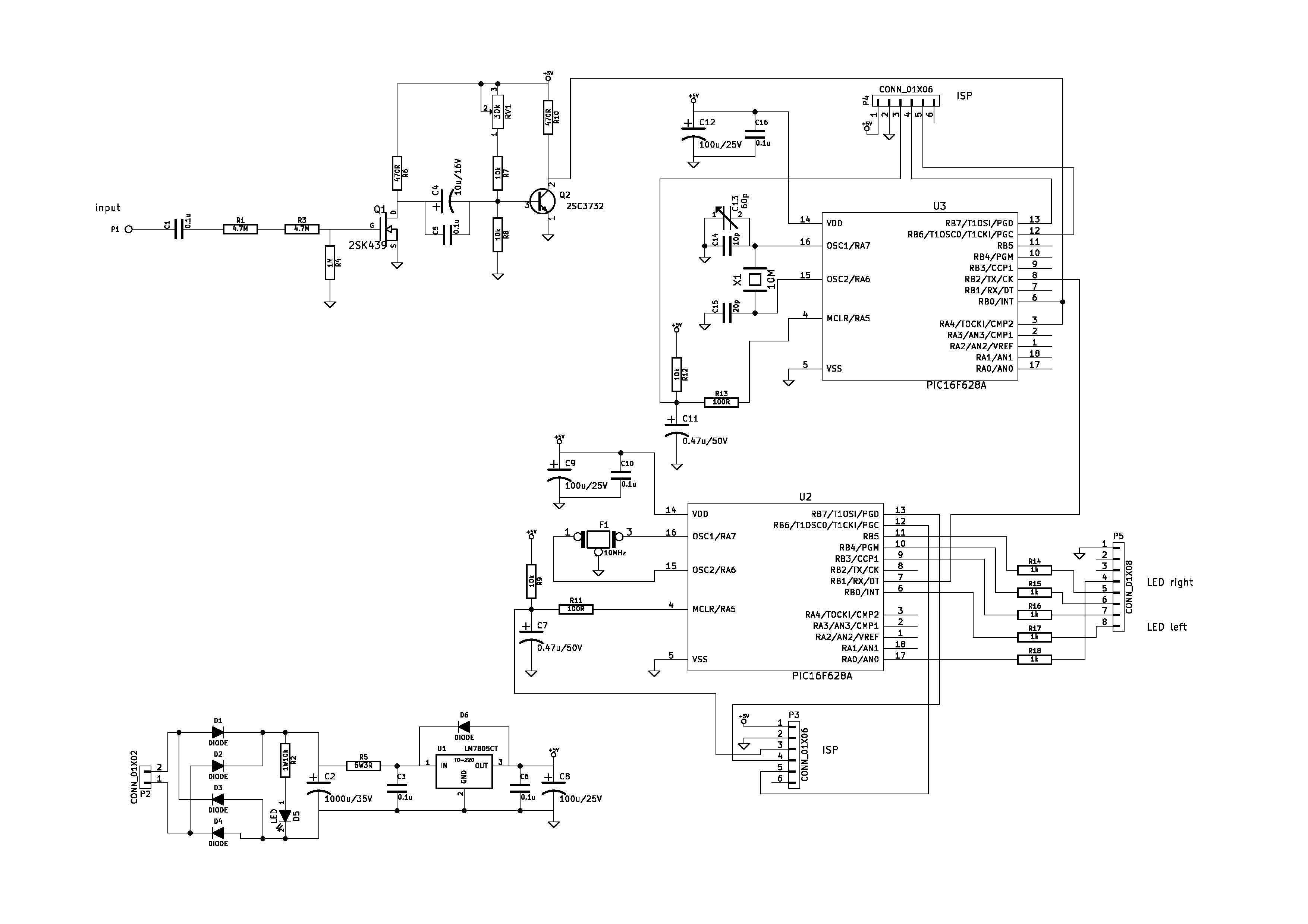

高周波用の性能の良いトランジスタを、負荷抵抗を小さめにして使います。 出力の直流レベルが可変できるように可変抵抗を設け、ＰＩＣへの出力が、ちょうど最適な位置 （最も低いレベルの入力信号で正確なカウントができる位置）に調整します。 入力アンプの初段のトランジスタには入力インピーダンスの高い電界効果トランジスタ（ＦＥＴ）を使って、 測定回路への影響が少なくなるようにしています。２段目との間に直流分カット用のコンデンサを挿入します。 周波数応答性を考慮して、セラミックコンデンサと電解コンデンサの２つを並列接続しています。 これで低い周波数から高い周波数まで同じ特性で増幅できます。そしてＰＩＣのＲＡ４に接続されＰＩＣ内の タイマ０のカウント入力になります。この信号ラインにＲＢ０の信号が接続されて、入力信号パルスを制御します。
